半导体封装测评的重要性与办法
作者:wispower 发布时间: 2021-01-18 阅读: 0

      半导体指常温下导电性能介于导体与绝缘体之间的材料。半导体在集成电路、消费电子、通信系统、光伏发电、照明、大功率电源转换等领域都有应用,如二极管就是采用半导体制作的器件。半导体生产流程如下:由晶圆制造、晶圆测试、芯片封装和封装后测试组成。半导体封装测试是指将通过测试的晶圆按照产品型号及功能需求加工得到独立芯片的过程。

      随着技术发展,半导体芯片晶体管密度越来越高,相关产品复杂度及集成度呈现指数级增长,这对于芯片设计及开发而言是前所未有的挑战。另一方面,随着芯片开发周期的缩短,对于流片的成功率要求非常高,任何一次失败,对企业而言都是无法承受的,特别是电源模块AC-DC电源模块,DC-DC电源模块等生产企业对芯片的要求也是极高的。为此,在芯片设计及开发过程中,需要进行充分的验证和测试。除此之外,半导体制程工艺不断提升,需要面临大量的技术挑战,测试变得更加重要。那么,半导体封装测评中会用到哪些设备呢?

       二、半导体封装测评设备

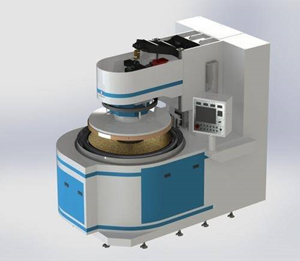

      (一)减薄机




       由于制造工艺的要求,对晶片的尺寸精度、几何精度、表面洁净度以及表面微晶格结构提出很高要求。因此在几百道工艺流程中只能采用一定厚度的晶片在工艺过程中传递、流片。通常在集成电路封装前,需要对晶片背面多余的基体材料去除一定的厚度。这一工艺过程称之为晶片背面减薄工艺,对应装备就是晶片减薄机。减薄机是通过减薄/研磨的方式对晶片衬底进行减薄,改善芯片散热效果,减薄到一定厚度有利于后期封装工艺。

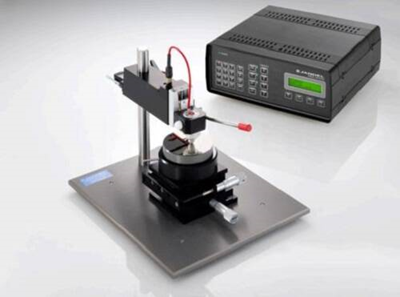

      (二)四探针




       测量不透明薄膜厚度。由于不透明薄膜无法利用光学原理进行测量,因此会利用四探针仪器测量方块电阻,根据膜厚与方块电阻之间的关系间接测量膜厚。方块电阻可以理解为硅片上正方形薄膜两端之间的电阻,它与薄膜的电阻率和厚度相关,与正方形薄层的尺寸无关。四探针将四个在一条直线上等距离放置的探针依次与硅片进行接触,在外面的两根探针之间施加已知的电流,同时测得内侧两根探针之间的电势差,由此便可得到方块电阻值。
