wispower带你了解DC/DC电源中反馈路径如何布线

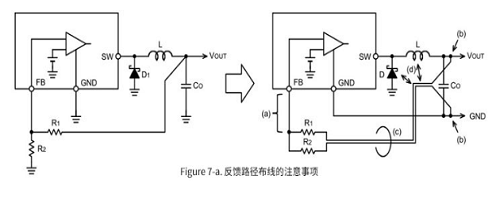

反馈信号的布线在信号布线过程中需要特别注意。Figure 7-a左侧的电路图所示，输出电压经由布线，由电阻分压，被反馈至电源IC的FB引脚，即误差放大器的输入端，电源IC根据该电压信息执行输出电压的稳定化工作。

该反馈路径重要的是，如果实际的输出电压之外的噪声和波动被送往误差放大器，则不仅无法进行准确的输出稳定化，在某些条件下还可能会产生振荡等现象，工作可能会变得不稳定。所以在反馈路径的设计过程中，需要考虑使之能够反馈纯净的信号。

布线的注意事项有如下几点：

1.如果因反馈信号布线而引发噪声，则可能导致输出电压产生误差，甚至可能导致运行不稳定。

2.输入反馈信号的FB引脚阻抗高，因此该引脚和电阻分压电路的分压节点尽量以短的布线连接：图中的(a)

3.检测输出电压的位置要配置在输出电容器的两端或输出电容器的前面：图中的(b)

4.从输出到电阻分压器的布线要平行且接近，这样不容易产生噪声：图中的(c)

5.布线要远离电感和二极管的开关节点：图中的(d)

6.不在电感或二极管的正下方、与电力系统的布线平行布线,多层PCB板也同样

实际进行布线时要注意这些注意事项。Figure 7-c是在反馈路径中使布线经由过孔转移到背面，远离开关节点的布局示例。Figure 7-d是不理想的布线示例。由于反馈路径是与电感平行布局的，所以因电感周边产生的磁场而诱发了反馈路径中的噪声。

实际上，因其他部件的关系，有时无论如何也无法实现理想的配置与布线。在这种情况下，需要好好考虑下理想配置的目的，找出最佳的妥协点。

 以上内容希望对大家在DC/DC电源反馈路径如何布线方面有所帮助！
